COMMENT TROUVER FACILEMENT VOS CARTES TOPOGRAPHIQUES

Les cartes topographiques sont très nombreuses sur le Web mais en regardant de plus près ces milliers de cartes, il m'est venu à l'idée de créer un fil qui permettrait à chacun de les trouver de façon simple.......

Les services originaux qui les proposent sont facilement identifiables.........

Deux gros systèmes militaires principaux se partagent le Monde : Les américains et les russes....

Les français, les anglais et les allemands ont aussi participé à l'élaboration de ces cartes mais dans une moindre mesure

Nous verrons donc prochainement en détail ce qui est proposé par chacun et surtout comment procéder pour trouver la précieuse carte que l'on cherche

Mais tu as déjà des sujets sur les cartes

Faire des renvois sur les sujets déjà traités

@JMST

Il ne s'agit pas à mon sens d'un doublon, cette action reste parfaitement voulue ......

Le titre spécifique est "COMMENT TROUVER"....

Ce qui va être tenté ici c'est de réunir EN UN SEUL POST ces types de cartes américaines ou russes EN CHERCHANT UNE LIAISON DIRECTE avec la carte de base de Google pour en faciliter l'utilisation.

Si nécessaire, et dans un soucis de complément, bien évidemment un renvoi sera fait avec ce qui a déjà été écrit

Commençons par un petit rappel de ce que nous offre la Perry-Castañeda Library Map Collection

Ce sujet a déjà dans le passé fait l'objet d'un post sur TSGE mais tout à tellement évolué.....

La cartothèque en ligne de l'UNIVERSITE DU TEXAS est une des plus importante au Monde

Son département des cartes topographiques est principalement issu de la cartographie militaire

Voici dans un premier temps le visuel actuel de la section des cartes topographiques de l'US Army



Avec deux observations

1 - Les pays concernés sont classés par lettres alphabétiques et accompagnés en principe de l'échelle des feuilles de la carte

2 - En tête de page vous trouverez le téléchargement d'un KMZ qui sert d'index sur GE pour localiser facilement une bonne partie de ces différentes cartes

Actuellement c'est déjà la 17ème version du KMZ



Voici son affichage sur Google Earth



Cette INDEX facilite aussi la recherche sur la Carte Internationale du Monde au 1/ 1 000 000 ème

Le LIEN DIRECT vers la page de la PCL et son INDEX CLIQUABLE

Maintenant un exemple d'utilisation au Nord du Japon

Depuis GE :En cliquant simplement sur le numéro concerné



Vous obtiendrez la copie papier de la carte souhaitée (NL 54-8 Wakkanai)



Voici l'accès direct à cette section Army Map Service Topographic Map Series

Bonjour,

Je te remercie beaucoup c'est un super travail de recherche que tu as fait la et les cartes sont vraiment détaillées

Salut

C'est toi qui réalise le KMZ ?
Mais l'idée est géniale ! ( enfin si j'ai bien compris , on est lundi )
Je récapitule pour voir si j'ai bien compris :
- On lance GE
- On choisi une zone
- On coche les KML des cartes et des numéros apparaitront dans la dite zone , qu'il suffira de cliquer pour charger la carte ou tout au moins pour être redirigé vers le site .

Si c'est ça , c'est impressionnant ! ( pas le fait que j'ai compris mais le travail )

@ SERGIX et MAC CANY

Merci pour vos encouragements

Je ne suis pas du tout à l'origine de ce KMZ

Ce fichier est bien sûr très utile pour trouver des cartes topographiques américaines mais il n'y a pas que ça......

Ce qui va être intéressant ici, ce sera le faît de pouvoir identifier et positionner des milliers d'autres cartes topographiques sur le fond de carte de Google Map

Il faut aussi savoir que la base cartographique de l'armée soviétique est bien plus importante que celle des USA......

Dans le catalogue des cartes militaires russes on peut trouver à ce jour en ligne: 38 958 cartes réparties sur les échelles suivantes

- 9 418 cartes au 1/50 000ème

- 15 366 cartes au 1/100 000ème

- 11 843 cartes au 1/200 000ème

- 2077 cartes au 1/500 000ème

- 254 cartes au 1/ 1 000 000ème

Ce sont toutes ces cartes qu'il me semble intéressant de chercher à relier avec la base de GOOGLE MAP

Pierre a écrit:

Ce sont toutes ces cartes qu'il me semble intéressant de chercher à relier avec la base de GOOGLE MAP

Gmaps ou GE


Je me réjouis de la suite

Merci JMST

Pour compléter ce que je viens d'écrire plus haut......

Les cartes militaires russes sont actuellement quantifiées à 38 958 feuilles

Pour comparaison les cartes militaires américaines ne sont que de 2 928 feuilles

Il y a donc un énorme potentiel de recherche pour tous.....

Quel travail, merci Pierre

jmst a écrit:

Gmaps ou GE

Tu n'as pas répondu

et en plus il ne sait pas lire ........

c'est lisible pourtant non ??

"Ce sont toutes ces cartes qu'il me semble intéressant de chercher à relier avec la base de GOOGLE MAP "

@ JMST ......Je parlais de GMAP pour la raison suivante......

Dans un premier temps je pense parvenir à trouver plus facilement un relais des cartes topographiques en relation avec GMAP

Les applications de GMAP sont beaucoup plus fréquemment reprises sur le WEB que l'interface de GOOGLE EARTH

Voici un exemple du type de site recherché pour la détection de ces cartes topographiques de l'armée soviétique

Le visuel du serveur

Sur un fond image satellite

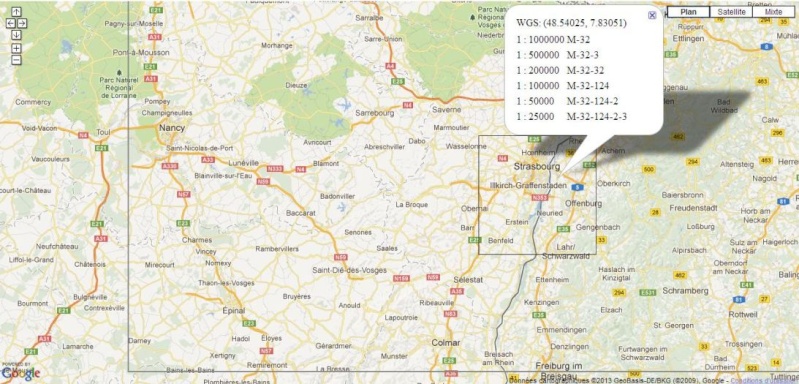

Il suffit de cliquer directement dessus pour identifier la carte et sa zone de couverture

Ou sur un fond carte



L'accès vers GPSMAPSEARCH

A ce niveau nous n'avons bien sûr que l'identification de la carte concernée et sa zone de couverture

Il existe sur le Web plusieurs index des cartes russes

Voici pour les curieux un EXEMPLE D'INDEX (ATTENTION :copiez la ligne compléte de l'URL .......) http://nav .lom.name/maps_scan/

et le chemin pour l'accès vers les cartes

Chaque carte est numérotée



L'échelle est précisée



Utiliser l'image en format GIF

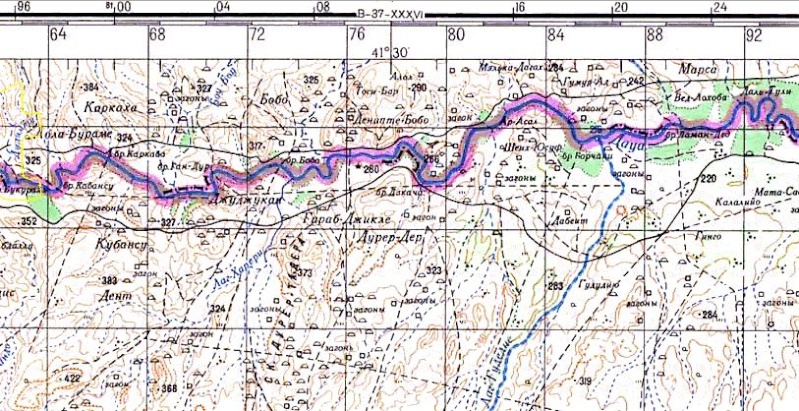

et pour terminer : un détail de la carte



Il reste encore pas mal de travail pour rendre l'ensemble efficace et opérationnel

Un peu de patience à tous ......

Bonjour Pierre

C'eszt fou les richesses insoupçonnées que l'on trouve sur le Net.

Pour ma part, j'ai suivi ton jeu de piste pour aller voir "mon" village au Mali. J'ai bien identifié la carte (D29), mais l'image gif du répertoire "http://nav.lom.name/maps_scan/D29/200k/" ne s'affiche pas.
J'ai essaye aussi bien "http://nav.lom.name/maps_scan/D29/200k/200k--d29-25.gif" que "http://nav.lom.name/maps_scan/D29/500k/500k--d29-2.gif"

En Algérie, "http://nav.lom.name/maps_scan/G32/200k/200k--g32-21.gif" s'affiche, mais pas "http://nav.lom.name/maps_scan/G32/200k/200k--g32-27.gif"

Y a-t-il une manoeuvre complémentaire à opérer ? une sécurité à lever ?
Merci de tes lumières !!!

jeanlouis.hucy a écrit:

Bonjour Pierre

C'eszt fou les richesses insoupçonnées que l'on trouve sur le Net.

Pour ma part, j'ai suivi ton jeu de piste pour aller voir "mon" village au Mali. J'ai bien identifié la carte (D29), mais l'image gif du répertoire "http://nav.lom.name/maps_scan/D29/200k/" ne s'affiche pas.
J'ai essaye aussi bien "http://nav.lom.name/maps_scan/D29/200k/200k--d29-25.gif" que "http://nav.lom.name/maps_scan/D29/500k/500k--d29-2.gif"

Y a-t-il une manoeuvre complémentaire à opérer ? une sécurité à lever ?
Merci de tes lumières !!!

J'ignore quel probleme JLouis a, mais le lien http://nav.lom.name/maps_scan/D29/500k/500k--d29-2.gif , s'affiche



Certes, je suis sous "chrome" et XP et ce n'est peut-être pas cette carte que JLouis désire

@ jeanlouis.hucy et jmst

Bonjour à tous les deux

Merci pour vos essais de détection de ces cartes topographiques et vos remarques

Il y a encore bien des points à voir pour le fonctionnement de ces recherches, notamment le problème de l'échelle car au même endroit il peut y avoir 3 ou 4 cartes superposées qui correspondent à la demande selon les différences d'échelles......

Ce qui me semblerait parfait, ce serait dans un premier temps, de pouvoir saisir de façon systématique les résultats sur une carte topographique à l'échelle 1/200 000ème ou 1/250 000ème pour pouvoir en exploiter tous les détails.....

Pour info et pour répondre aux soucis d'affichages, j'exploite ces systèmes via Chrome

Je crois être sur une piste pour trouver de façon infaillible la bonne carte en relais avec GMap

Nous chercherons ensuite la technique la plus simple pour passer du résultat sur GMap vers GE

Je n'ai pas trop de temps actuellement
